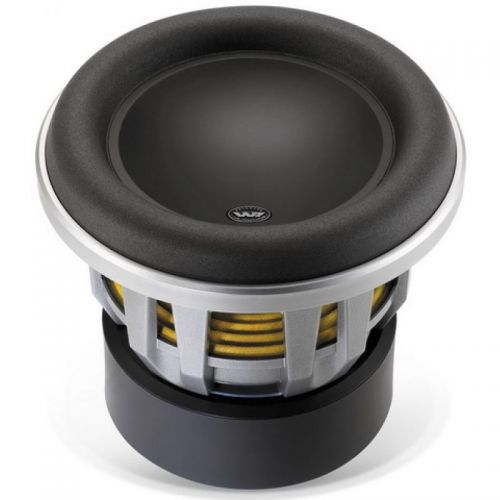

JL Audio 8W7-3

JL Audio 8 W7-3

20 cm Subwoofer
Dauerbelastbarkeit 500 Watt Impedanz 3 Ohm
Aluminium-Gusskorb
Dual-Magnet, 7.8 kg
Fs 35.2 Hz, Qes 0.654
Qms 9.50, Qts 0.612
Re 2.78 Ohm, Vas 17.4 L
82.7 dB (1W/1m)
Membranfläche 245 cm2 Linearer Xmax +/- 19 mm
Einbautiefe 173 mm Einbauöffnung 176 mm

Subwoofer der Referenzklasse mit 8-fach patentierter Technik.
MADE IN USA.
Die ultimativen Hochleistungs-Subwoofer der W7-Serie sind mit einer Vielzahl von JL Audio erfundenen Technologien ausgerüstet. Die patentierte W-Cone? Membran und OverRoll? Sicke garantieren extrem hohe lineare Auslenkungen. Der radial durchbohrte Polkern und die patentierte Korberhöhung (EFC-Frame) sorgen für eine optimale Luftzirkulation und dadurch deutlich gesteigerte Belastbarkeit. Ideal für geschlossene Gehäuse und Bassreflex-Anwendungen.

DMA Optimized Motor System
Optimierter Magnetantrieb für maximale Auslenkung.
Ultra-Long Voice Coil
Extra-lange Schwingspule für großen Hub und geringe Verzerrungen.
W-Cone? (U.S. Patent #6,496,590)
Einteiliger Membran-Aufbau mit erstaunlicher Formsteifigkeit.
OverRoll? (U.S. Patent #5,687,247, #5,949,898)
Nach außen rollende Spezial-Sicke für extreme Auslenkung,
bei gleichbleibend großer Membranfläche.
Elevated Frame-Cooling (U.S. Patent #6,219,431, #6,229,902)
Zusätzliches Ventilationssystem für die Schwingspulenwicklung.
Radially Cross-Drilled Pole-Piece (U.S. Patent #6,243,479)
Innovatives Belüftungssystem für den Freibereich zwischen Polkern und Schwingspule.
FCAM? Floating Cone Attach Method (U.S. Patent #6,501,844)
Materialschonender, neuartiger Aufhängemechanismus der Membran.
Plateau-Reinforced Spider Attachment (U.S. Patent #6,118,884)
Verstärkte Spider-Struktur für optimale Zugentlastung.
Huge Diameter Progressive-Roll Spider
Progressiver Spider, mit nach außen größer werdender Struktur.
Co-Extruded Double Lead-Wires
Doppelt geführte Litzen für optimalen Kontakt und hoher Langzeitstabilität.

8-inch Subwoofer
Freiluft Resonanz (Fs): 35.2 Hz
Elektrischer Q Factor (Qes): 0.654
Mechanischer Q Factor (Qms): 9.50
Gesamtgüte (Qts): 0.470
Äquivalent Volumen (Vas): 17,4 Liter
x-max, lineare Auslenkung ein Weg: 19 mm
Dauerbelastbarkeit (Pt): 300 Watt
Referenz Wirkungsgrad (no): 0.112%
Wirkungsgrad in dB SPL@1W/1m: 82,7 dB
Gleichstrom Widerstand (Re): 2.70 .
Effektive Membranfläche (Sd): 38.0 sq.in. (0.024559 m2)
Gesamt Durchmesser: 216 mm
Lochausschnitt: 188 mm
Bohröffnungsdurchmesser: 176 mm
Einbautiefe: 173 mm
Gesamte Tiefe: 211 mm
Magnetdurchmesser: 147 mm
Ventilierungsabstand: 19 mm
Verdrängung: 1,7 Liter
Netto Gewicht: 7,8 kg
