Hochtöner im Smart ForTwo 451 im Spiegeldreieck einbauen

Der Einbau der Hochtöner in den Spiegeldreiecken im Smart ForTwo 451 gliedert sich in folgende Teile

Benötigtes Werkzeug:

  • Kreuzschlitzschraubendreher
  • Seitenschneider oder kleine Kneifzange
  • 15er Torx, kurz (z.B. Bit)
  • Cuttermesser



Ausgangssituation:



Das Türaußenpanel ist entsprechend der Einbauanleitung für Türlautsprecher demontiert worden, der Nässeschutzschaum ist hochgeschoben, das Gitter ausgebaut, die Lautsprecheröffnung erweitert und die Türverkleidung ist vollständig gedämmt.



Verkabelung

Die Verkabelung läuft über 3 Lautsprecherkabel

1.) Das Kabel vom Radio zur Frequenzweiche:

Zuerst isoliert man das vorher an die Originallautsprecher laufende Kabel ab und verlängert es um ca. 30 cm, um ausreichend Kabelweg bis zum späteren Montageort der Frequenzweiche zu haben.

Wichtig ist, hier auf die Polarität zu achten.

  • Im 451er bis 2010 schließt man das markierte Lautsprecherkabel (das mit dem Strich drauf) in der linken Türe an an das grün/schwarze Kabel an, auf der rechten Seite an das braun/schwarze. Die einfarbigen Kabel (grün und braun) sind folglich dann auf die einfarbigen Kabel des Lautsprecherkabels weiterzuleiten

  • Im 451er MoPf ab 10/2010 schließt man das markierte Lautsprecherkabel (das mit dem Strich drauf) in der linken Türe an an das grün/schwarze Kabel an, auf der rechten Seite an das weiß/graue. Das einfarbig grüne sowie das schwarz/graue sind folglich dann auf die einfarbigen Kabel des Lautsprecherkabels weiterzuleiten.

2.) Das Kabel von der Frequenzweiche zum Tieftöner:

Ein weiteres, ca. 30cm langes Stück Lautsprecherkabel (auch hier auf die Polarität achten) wird an den Bass/Woofer/Tieftöner-Ausgang der Frequenzweiche angeschlossen.

3.) Das Kabel von der Frequenzweiche zum Hochtöner:

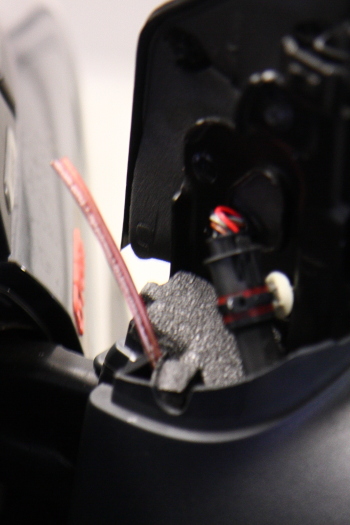

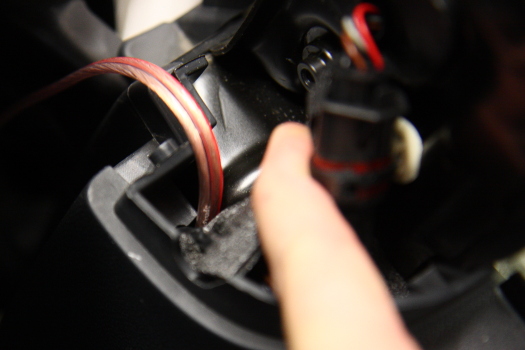

Oben im Spiegeldreieck führt man ein ca. 50cm langes Stück Lautsprecherkabel neben dem Kabel der elektrischen Spiegel vom Spiegeldreieck in die Türe.

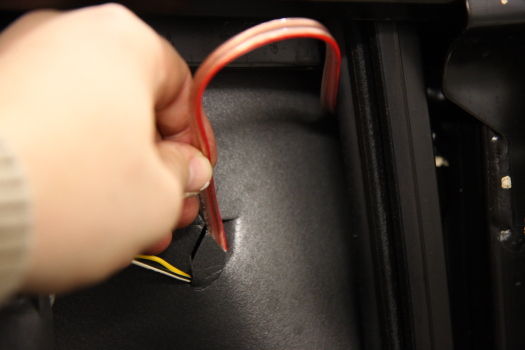

Hierbei kommt man „außerhalb“ des Nässeschutzschaums raus, man führt es also durch die werkseitig vorhandene Durchführung nach innen/unten bis in den Bereich des Lautsprecherausschnitts.

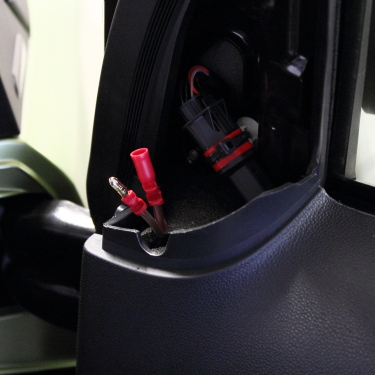

Bitte darauf achten, dass oben im Spiegeldreieck noch mindestens 5-10cm stehen bleiben, damit man später die Hochtöner anschließen kann. Mehr sollte es aber nicht sein, weil sonst der Platz oben im Spiegeldreieck zu eng wird.

Man schließt das Kabel unten in der Türe an die Frequenzweiche (Ausgang „Tweeter“/Hochtöner/o.ä.) an. Bitte auf Polarität (+/-) achten.

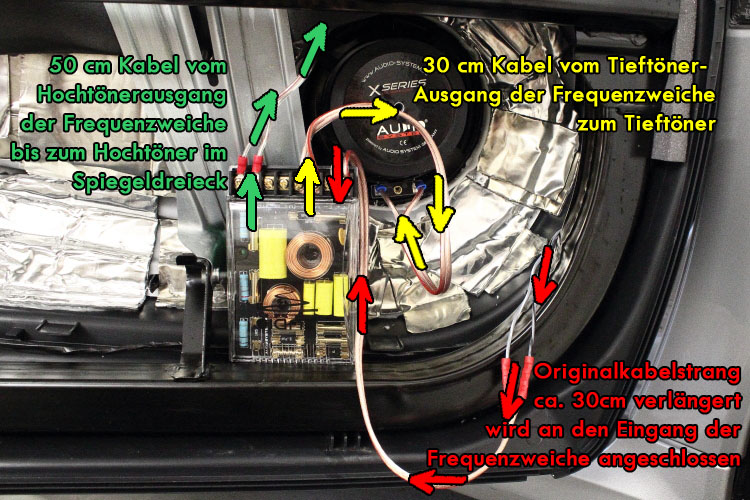

Zur Übersicht hier nochmal das Kabelschema der Frequenzweichenverkabelung / Anschlussplan:



Befestigung der Frequenzweiche in der Türe

Die Frequenzweiche wird, nachdem alle Kabel angeschlossen sind, mit einem ca. 5 cm breiten Streifen Alubutyl, der links und rechts jeweils 5 cm übersteht versehen. Dieser Streifen dient der Befestigung der Weiche auf dem schon vorhandenen Alubutyl. Der Streifen wird „hochgeklappt“, damit er nicht sofort beim Andrücken schon klebt.

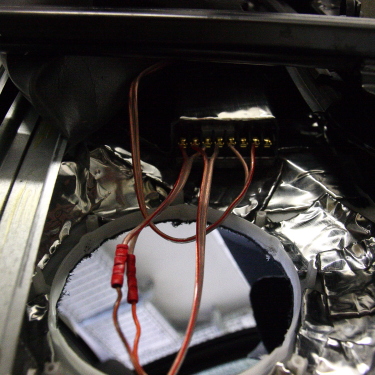

Die Frequenzweiche wird also oberhalb des Lautsprecherauschnitts, mit den Terminals nach unten zeigend, auf das Alubutyl gedrückt und die vorher hochgeklappten Laschen angedrückt, damit die Weiche klebt.

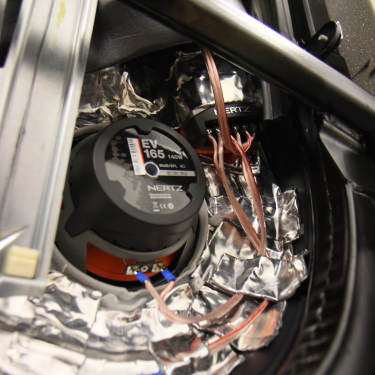

Nun wird das Kabel von der Weiche zum Tieftöner durch die Lautsprecheröffnung geführt, sodass der Lautsprecher später vor dem Einschrauben in die Türverkleidung angeschlossen werden kann.

Damit ist die Verkabelung in der Türe erledigt, jetzt müssen nur noch die Spiegeldreiecke oben eingebaut werden.

Einbau der Höchtöner in die Spiegeldreiecksblenden

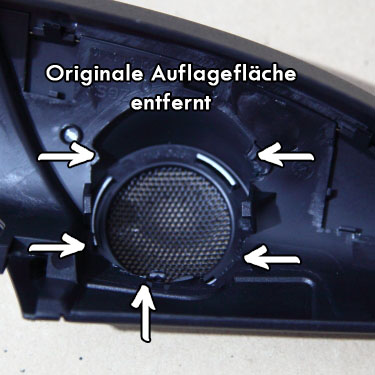

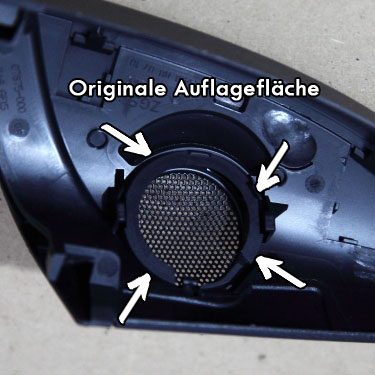

Der Hochtöner muss dafür dort eingebaut werden. Je nach Lautsprechersystem passen die Hochtöner entweder direkt in die Öffnungen der Spiegeldreiecke, ansonsten müssen die Spiegeldreiecksadapter etwas modifiziert werden, d.h. der „innere Ring“ entfernt werden. Das gelingt am einfachsten mit einer Kneifzange oder einem Seitenschneider.

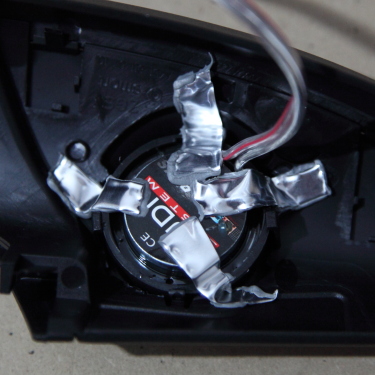

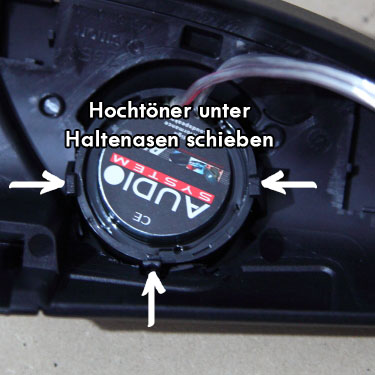

Den Hochtöner dann unter die „Haltenasen“ schieben und mit 2-3 kleinen Streifchen Alubutyl befestigen. Dabei darauf achten, dass die Hochtöner so weit wie möglich am originalen Gitter der Adapterblenden anliegen.

Anschluss der Lautsprecher an die vorhandene Verkabelung

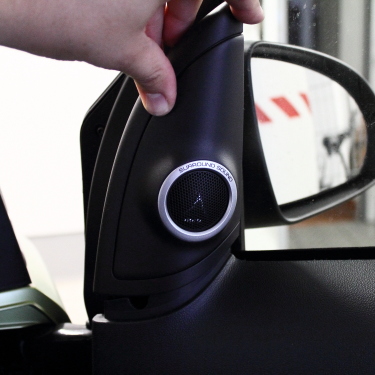

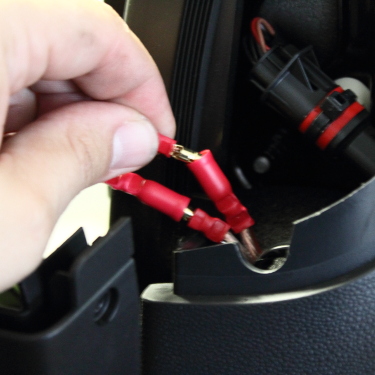

Wenn die Türe dann wieder komplett zusammengebaut ist (d.h. Nässeschutz wieder runtergezogen, Panel wieder draufmontiert, Spiegel wieder angeschraubt), schließt man einerseits die Tieftöner unten an das aus der Einbauöffnung heraushängende Kabel und schraubt die Tieftöner dann fest, andererseits verbindet man die Kabel der Hochtöner in der Spiegeldreiecksblende mit denen, die man vorher in die Türe gezogen hat. Nun nur noch die Blende zusammenstecken und festschrauben!
